BAGIAN I: BAB 2 – KOMPONEN ELEKTRONIKA AKTIF

A. Pengertian Komponen Elektronika Aktif

Komponen elektronika aktif adalah komponen yang memerlukan sumber tegangan dan mampu mengendalikan atau menguatkan sinyal listrik.

Contoh:

• Dioda: merupakan komponen elektronika aktif yang berfungsi untuk mengalirkan arus listrik hanya dalam satu arah. Prinsip kerja dioda ini menjadikannya sangat penting dalam proses penyearahan arus, yaitu mengubah arus bolak-balik menjadi arus searah. Dioda banyak digunakan pada adaptor dan catu daya. Selain itu, terdapat berbagai jenis dioda seperti LED yang berfungsi sebagai indikator cahaya dan dioda Zener yang digunakan untuk menstabilkan tegangan dalam rangkaian elektronika.
• Transistor: adalah komponen aktif yang berfungsi sebagai penguat sinyal dan saklar elektronik. Transistor memungkinkan arus kecil mengendalikan arus yang lebih besar sehingga sangat berperan dalam sistem penguatan dan kontrol. Dalam dunia elektronika modern, transistor menjadi komponen utama dalam hampir semua perangkat elektronik. Transistor terdiri dari beberapa jenis, seperti BJT dan FET, yang masing-masing memiliki karakteristik dan fungsi tersendiri sesuai dengan kebutuhan rangkaian.
• Integrated Circuit (IC): adalah komponen elektronika aktif yang berisi gabungan berbagai komponen elektronik seperti transistor, resistor, dan kapasitor yang dikemas dalam satu chip kecil. IC berfungsi sebagai pusat pengolahan dan pengendali sistem elektronika.

BAGIAN II: BAB 2 – HUKUM ELEKTRONIKA DASAR

A. Pengantar Hukum Elektronika

Hukum-hukum elektronika dasar digunakan untuk menganalisis dan menghitung besaran listrik dalam suatu rangkaian. Pemahaman hukum ini sangat penting agar peserta didik mampu memecahkan masalah rangkaian secara logis dan sistematis.

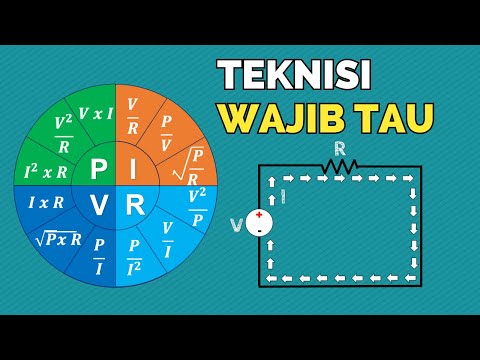

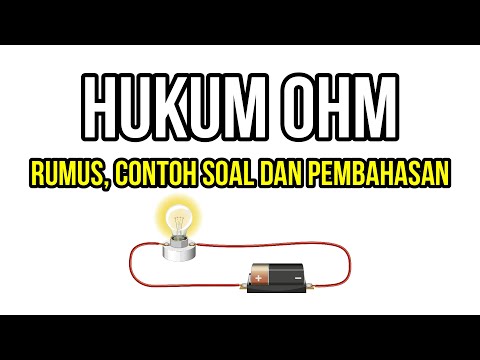

• Hukum Ohm: menyatakan bahwa besar arus listrik yang mengalir dalam suatu penghantar sebanding dengan tegangan dan berbanding terbalik dengan hambatan. Hukum ini menjadi dasar utama dalam perhitungan elektronika karena menghubungkan tiga besaran penting, yaitu tegangan, arus, dan hambatan. Dalam penerapannya, Hukum Ohm digunakan untuk menentukan nilai arus atau hambatan yang aman agar rangkaian dapat bekerja dengan baik tanpa merusak komponen.
• Hukum Kirchoff: terdiri dari dua hukum yang digunakan untuk menganalisis rangkaian listrik yang lebih kompleks.

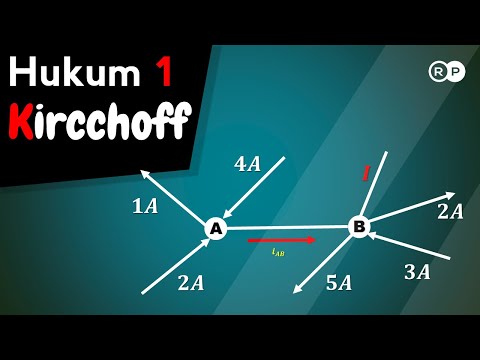

  Ø Hukum Kirchoff I atau Kirchoff’s Current Law (KCL): menyatakan bahwa jumlah arus listrik yang masuk ke suatu titik percabangan atau simpul sama dengan jumlah arus yang keluar dari titik tersebut. Prinsip ini didasarkan pada hukum kekekalan muatan, yang berarti bahwa muatan listrik tidak dapat diciptakan maupun dimusnahkan, melainkan hanya dapat berpindah tempat.

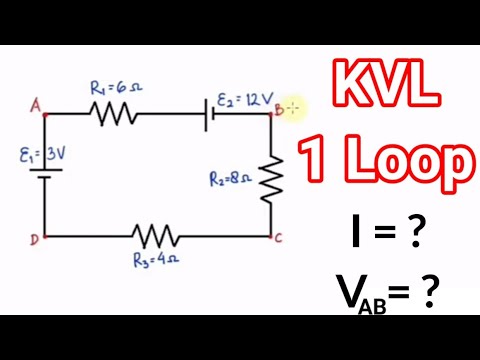

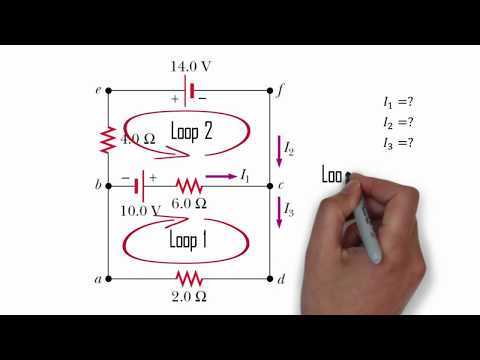

  Ø Hukum Kirchoff II atau Kirchoff’s Voltage Law (KVL): menyatakan bahwa jumlah aljabar tegangan dalam suatu lintasan tertutup atau loop rangkaian sama dengan nol. Hukum ini didasarkan pada prinsip kekekalan energi, di mana energi listrik yang diberikan oleh sumber tegangan akan habis digunakan oleh komponen-komponen dalam rangkaian.
